AWS Direct Connectを使ってEC2に接続してみた

カテゴリ一 AWS ブログ 開発 構築 クラウド
2023-08-25

こんにちは。

エンジニアの岩間です。

最近、オンプレミス環境とEC2をAWS Direct Connectを使用して接続する機会があったので、設定方法を紹介していきたいと思います！

はじめに

そもそもDirect Connectとは何か？というところです。

私はこれまでDirect Connectを触ったことがなく、Direct Connectときいて、

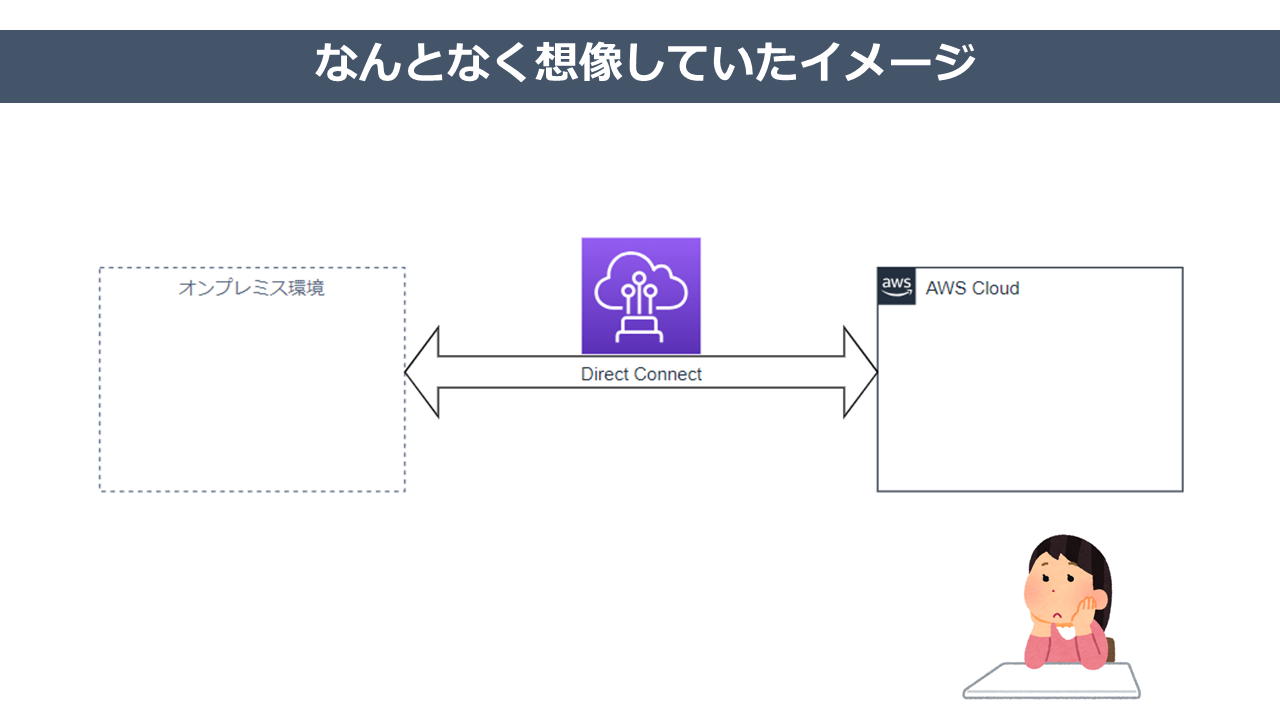

「オンプレミス環境からAWSクラウドまでをまるっとつないでくれる専用線」とふわっとしたイメージを持っていました。が、それは違いました。

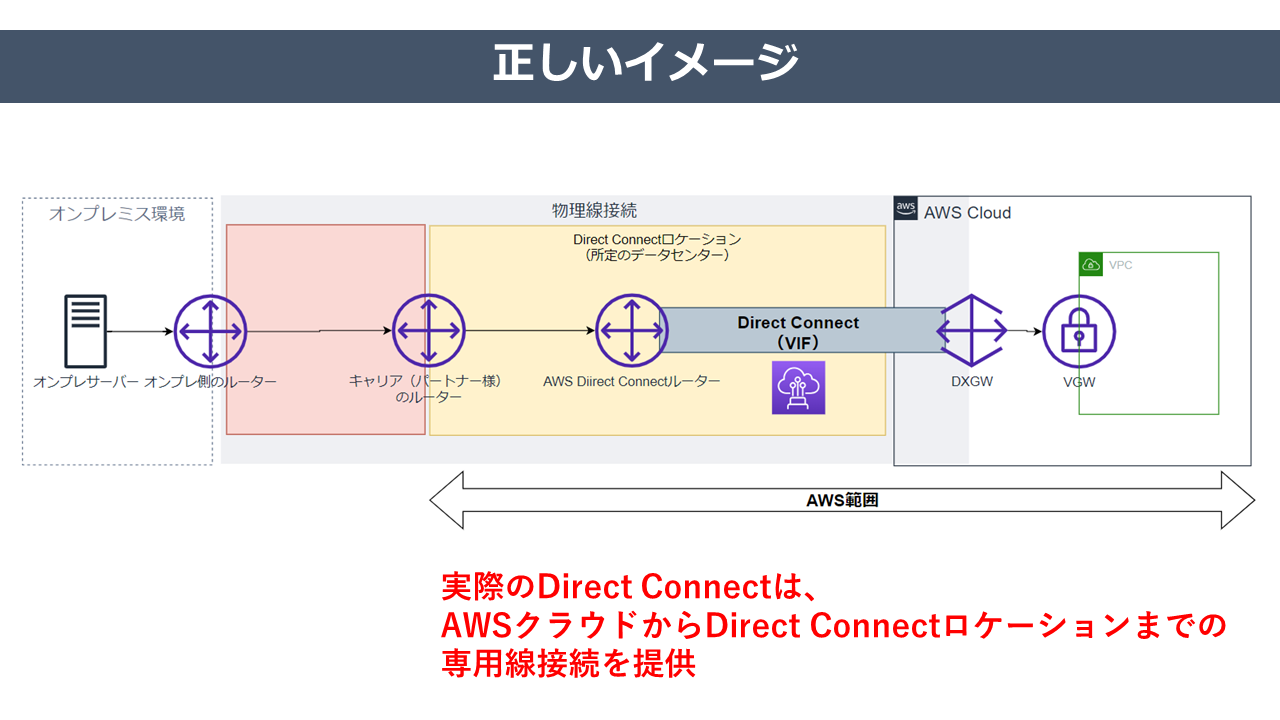

正しくは、こうです。（以下の図参照）

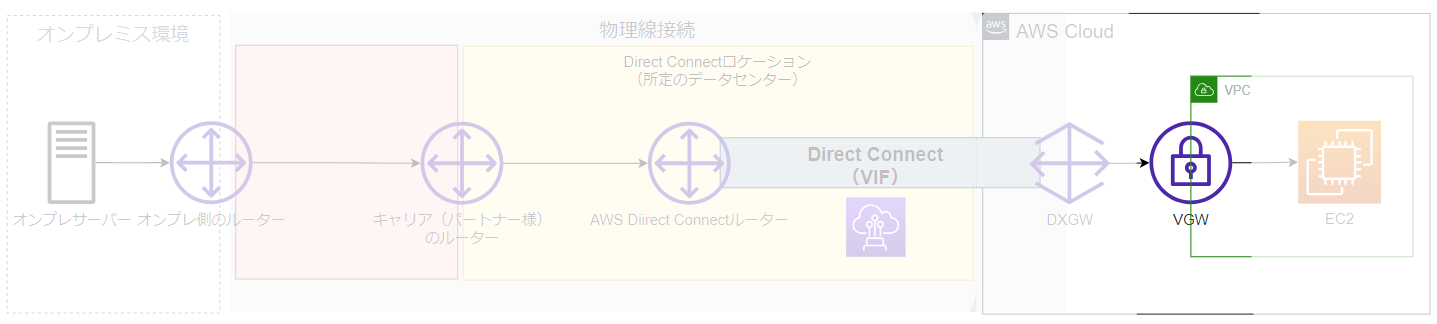

AWS Direct Connectの提供範囲は、AWS Direct ConnectロケーションからAWS Cloud環境までです。

オンプレミス環境からDirect Connectロケーションまでの接続（以下の図の赤い範囲）は、AWSがDirect Connect Gatewayのデリバリーを認めた、AWSパートナーと契約する（今回紹介する手順はこちらの方法です）か、ユーザ所有のルータをDirect Connectロケーションに設置する必要があります。



てっきり「オンプレミス環境からAWSクラウドまでをまるっとつないでくれる専用線」だと思っていましたが、そうではないんですね。



オンプレミス環境とAWSクラウドを接続する方法は他にもAWS VPNなどの接続方法がありますが、
Direct Connetのメリットとしては

  • インターネットを介さない専用線接続
  • 高スループット
  • 低遅延
  • 安定した通信
  • 災害に強い
  • 50 Mbps から 100 Gbps まで速度をスケールアップして利用可能

が挙げられます。



前提条件

以下、設定の前提条件です。

  • 東京リージョンにVPCとEC2は作成済み
  • AWSがDirect Connect Gatewayのデリバリーを認めた、AWSパートナーと契約済み

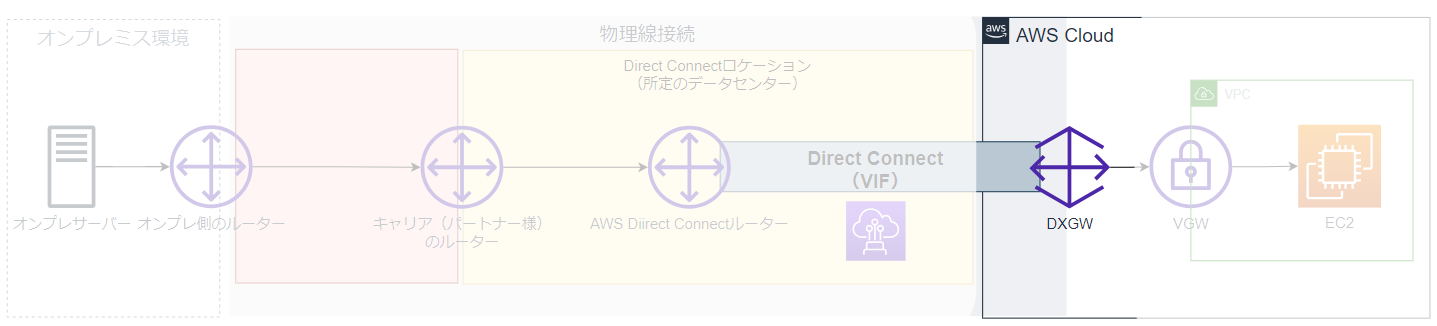

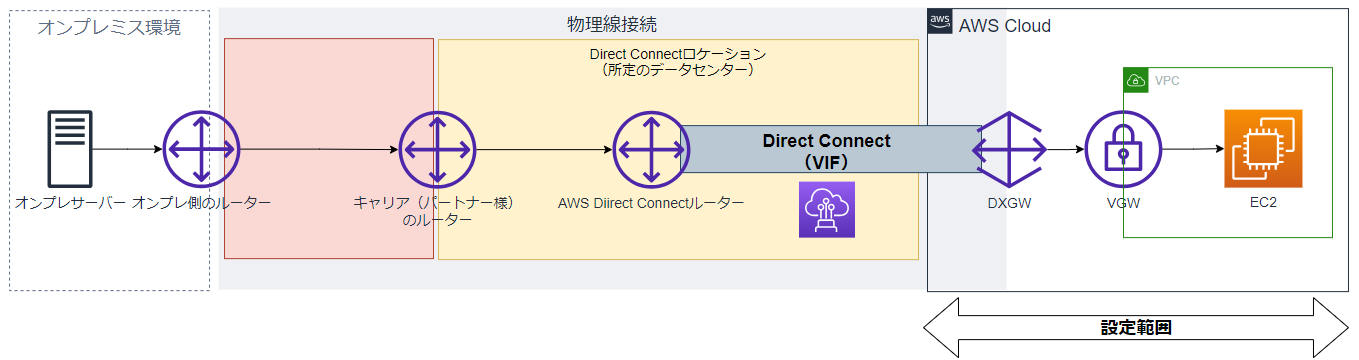

  • 構成図は以下の図参照
    設定箇所はAWS Cloudの部分（DXGW、VGW、VIFの承認、ルートテーブル）です。
    ※オンプレミス環境側のルータ設定などは紹介しません

設定手順

それでは早速設定をしていきましょう！

１．DXGW（Direct Connect Gateway）の作成

まずはDXGWを作成します。

※構成図のDXGWの箇所になります。

DXGW（Direct Connect Gateway）とは、VGW（仮想プライベートゲートウェイ）とVIF（Virtual Interface）をグループ化するためのものです。

DXGWを使用せずにVGWとVIFで接続確立することもできますが、VGWは、VPCに直接アタッチするもので、1つのVPCに複数のVGWをアタッチすることはできません。（1つのVPCにつき1つのVGW）



そのため、以下のようなケースでは、DXGWの出番となります。

  • 1つのDirect Connect（VIF）を複数のVPCに接続したい場合
  • 別のリージョンや別のアカウントのVGWにも接続したい場合

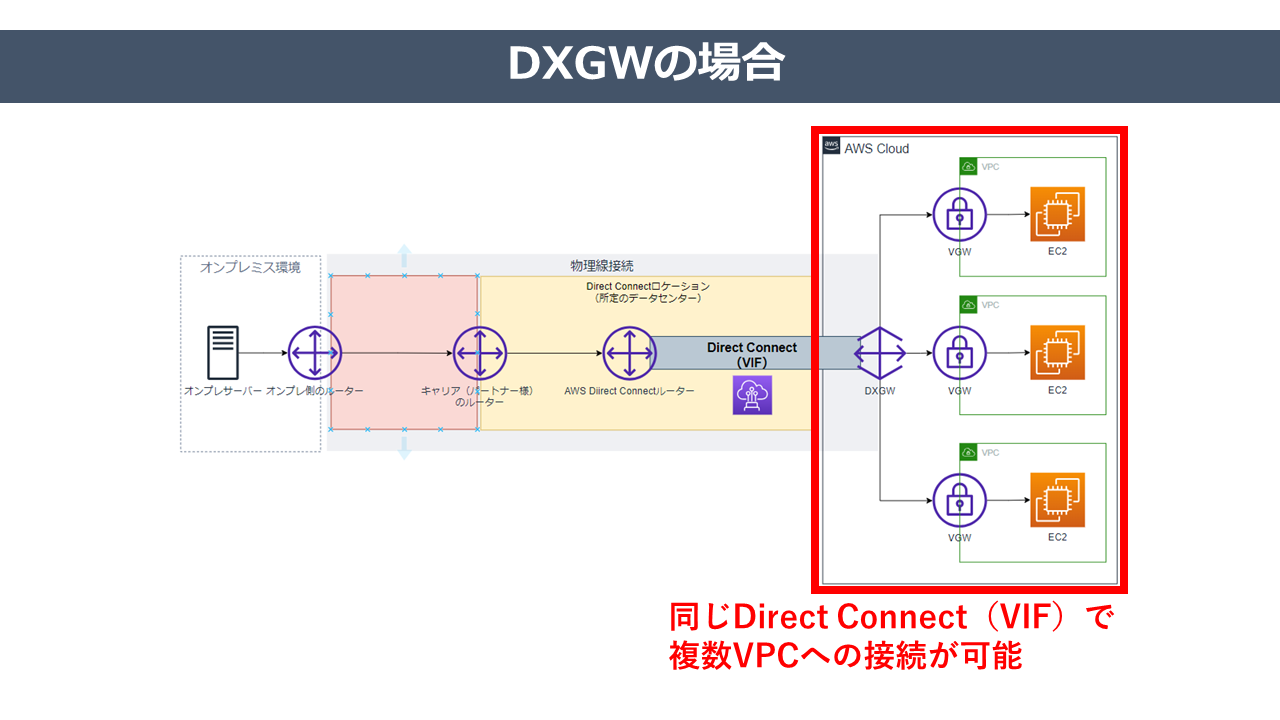

DXGWを使用することで、以下の図のような構成が実現可能です。

以下、DXGWの作成手順です。

１．AWSコンソールにログインします。

２．「Direct Connect」と検索し、Direct Connectのコンソール画面に移動します。

３．左メニューから「Direct Connectゲートウェイ」をクリックします。

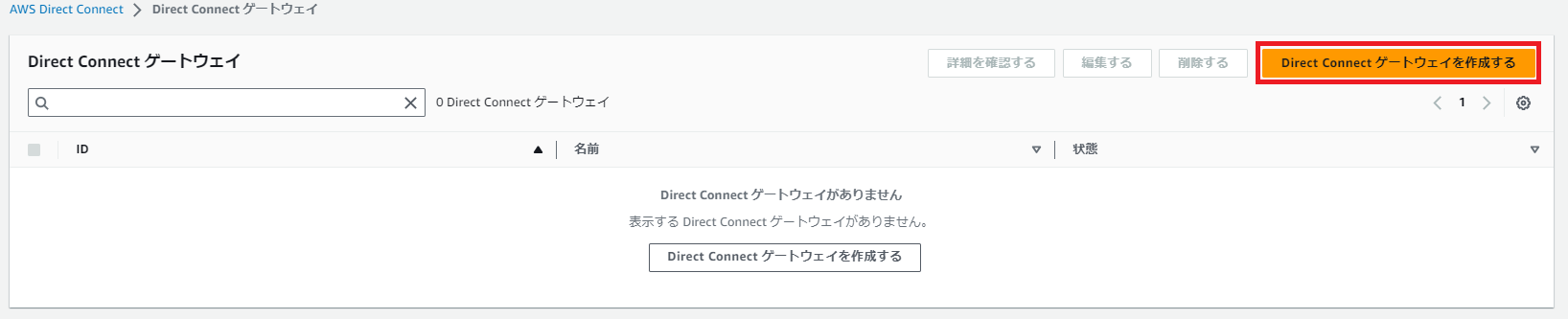

４．以下の画像のような画面に遷移するので、「Direct Connectゲートウェイを作成する」ボタンをクリックします。dxgw

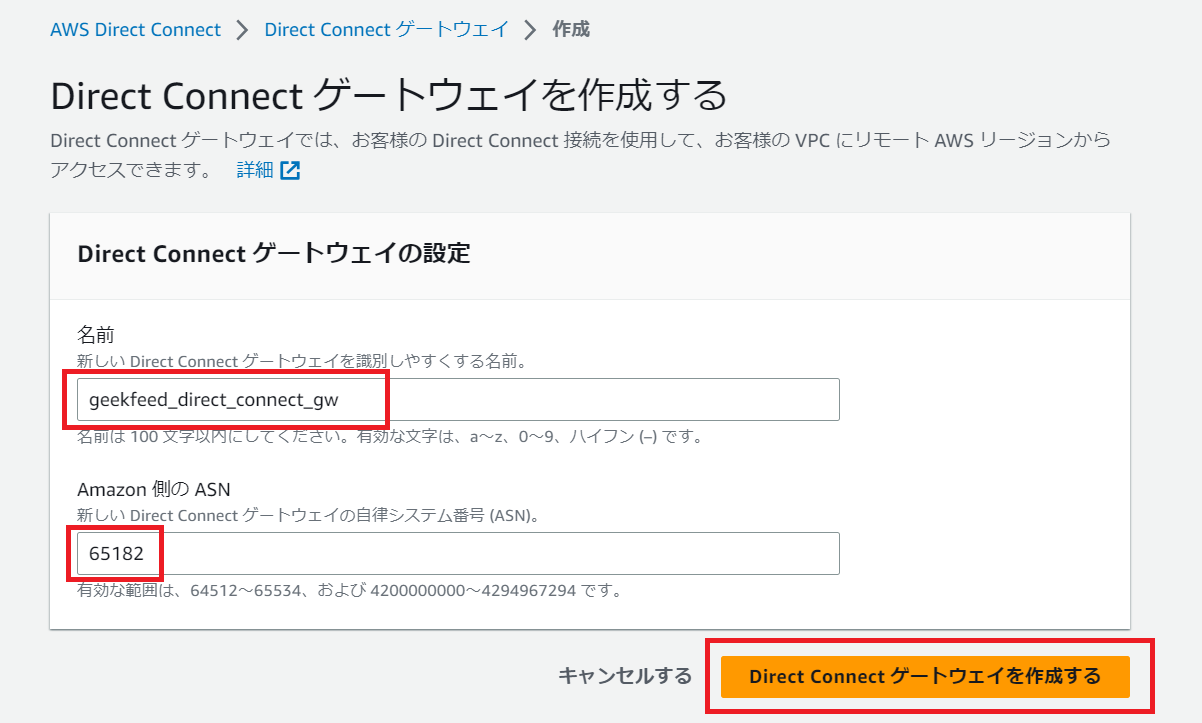

５．Direct Connectデリバリーパートナーから指定がある場合は指定の番号を入力し、「Direct Connectゲートウェイを作成する」ボタンをクリックします。
※画像ではASNを「65182」としています。



６．作成確認
作成したら、正しく作成できているか確認します。



２．Private VIF（Virtual Interface）承認

次に、Private VIFの承認作業を行います。

なぜPrivate VIFの承認を行うのか？というところですが、これはAWSパートナーが提供するサービスの種類の話に関わってきます。

先述の通り、今回はオンプレミス環境～Direct Connectロケーションまでの接続は、AWSがDirect Connect Gatewayのデリバリーを認めた、AWSパートナーと契約をします。



AWSパートナーが提供するサービスにも種類があり、占有型と共有型（ホスト型VIF）があります。
参考：AWS Black Bletの資料

      • Direct Connect(占有型)
        • Connection自体が提供され、自身のアカウントで占有可能
        • VIFを自由に設定可能
        • Connectionの物理帯域（1G, 10G）を占有
        • 共有型を３本以上引くと価格が逆転することも
        • Transit VIFは１つまで
      • Direct Connect(共有型)
        • Connectionは、APNパートナーのアカウントが所有したまま
        • リクエストベースでVIFが、自身のアカウントに提供される
        • 帯域保証型、ベストエフォート型などさまざま
        • ホスト型VIFとも呼ばれる
        • Transit VIFは利用不可

Direct ConnectのConnectionを自分で管理している場合は、自分でPrivate VIFを作成できます。
パートナー経由のDirect Connectで、共有型接続をしている場合はパートナーにVIFの作成を依頼する必要があります。今回はこちらの方法で設定するので、Private VIFの承認が必要になります。



Direct Connectパートナーを介してVirtual Interfaceの承諾依頼がきたら、以下の作業を実施します。

１．「Direct Connect」と検索し、Direct Connectのコンソール画面に移動します。

２．左メニューから「仮想インターフェース」をクリックします。

３．パートナー様より発行された対象の仮想インターフェースをクリックし、「承諾する」をクリックします。

４．アタッチするゲートウェイを選択する画面に遷移するので、前の手順で作成したDirect Connect Gatewayを選択し、「仮想インターフェースを承諾する」をクリックします。

５．状態がavaliableになればOKです。

３．VGW（仮想プライベートGateway）作成

次にVGWを作成します。

※構成図のVGWの箇所になります。

同じ AWS リージョン内の VPC への接続には、VPC 用のVGW（仮想プライベートゲートウェイ）が必要です。

先述の通り、VGWはVPCに直接アタッチするもので、1つのVPCにつき1つのVGWをアタッチできます。
1つのVPCに複数のVGWをアタッチすることはできません。



以下、VGWの作成手順です。

※VPCと同じ東京リージョンで作成します

１．AWSコンソールで「Direct Connect」と検索し、Direct Connectのコンソール画面に移動します。

２．左メニューから「仮想プライベートゲートウェイ」をクリックします。

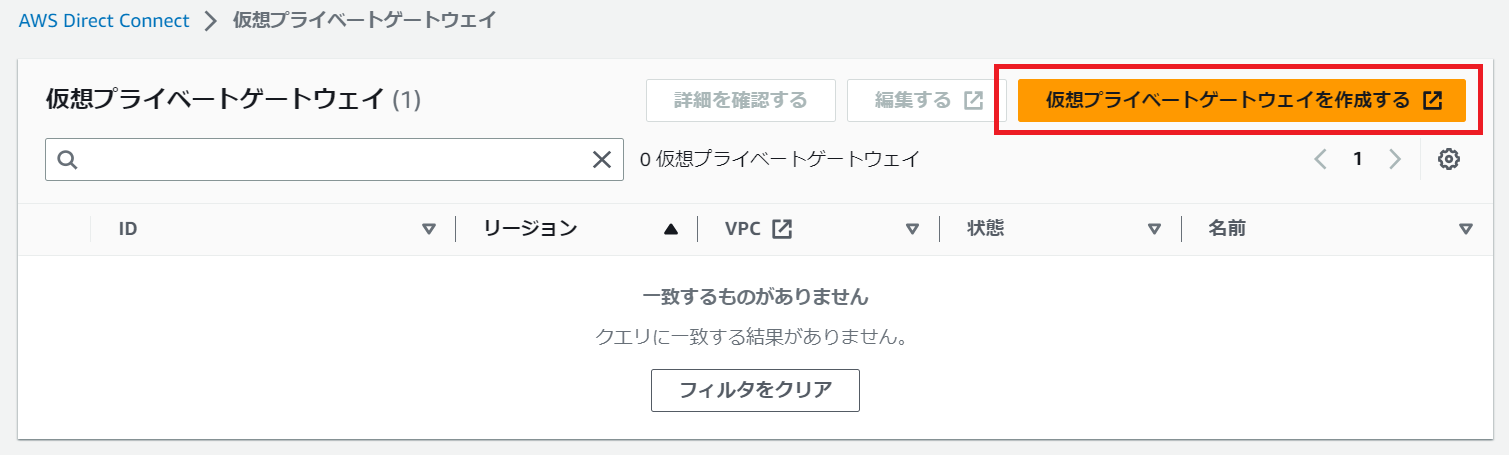

３．「仮想プライベートゲートウェイを作成する」をクリックします。

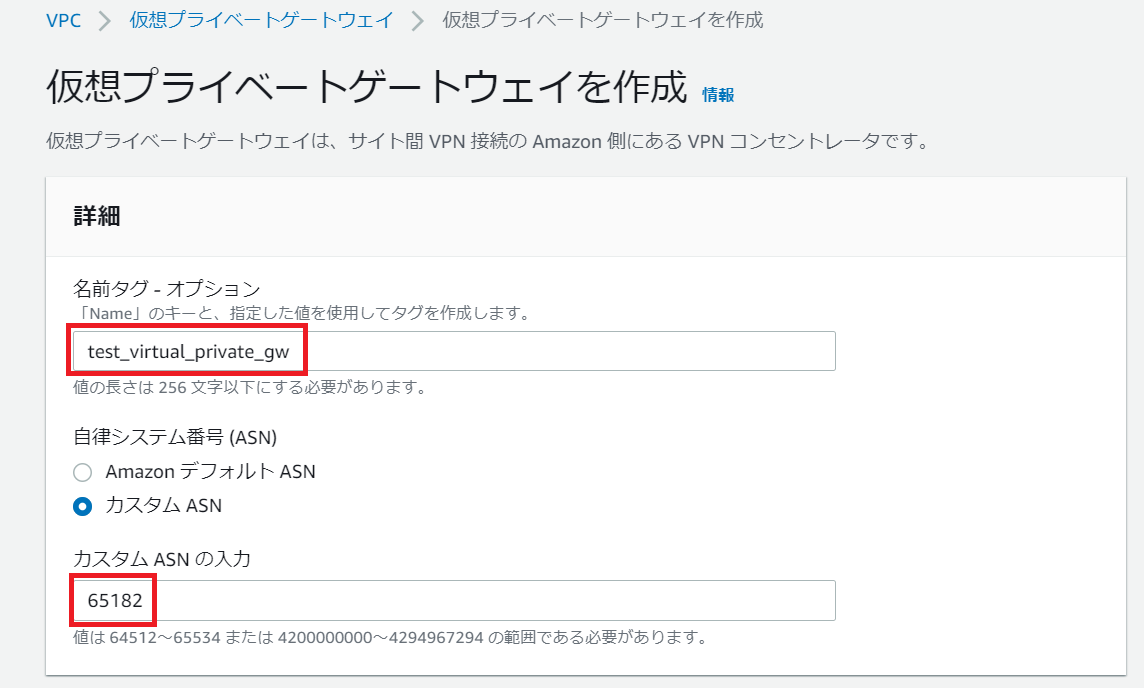

４．VGWを作成するためには、ASNを設定する必要があります。
Direct Connectデリバリーパートナーから指定がある場合は指定の番号を入力し、「仮想プライベートゲートウェイを作成する」ボタンをクリックします。
※画像ではASNを「65182」としています。



５．作成確認

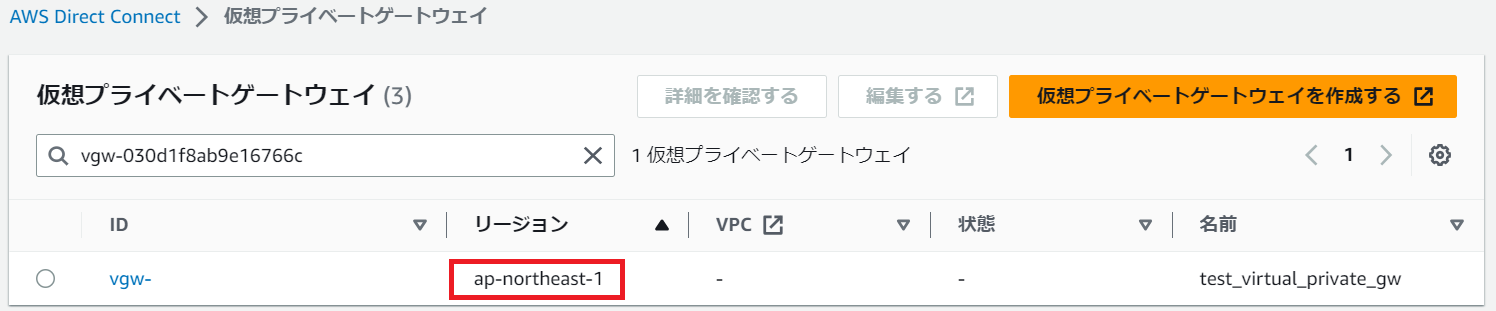

作成したら、東京リージョン（ap-northeast-1）に正しく作成できているか確認します。



４．VGWとVPCの関連付け

次に、作成したVGWとVPCを関連付けます。

１．AWSコンソールで「Direct Connect」と検索し、Direct Connectのコンソール画面に移動します。

２．左メニューから「仮想プライベートゲートウェイ」をクリックします。

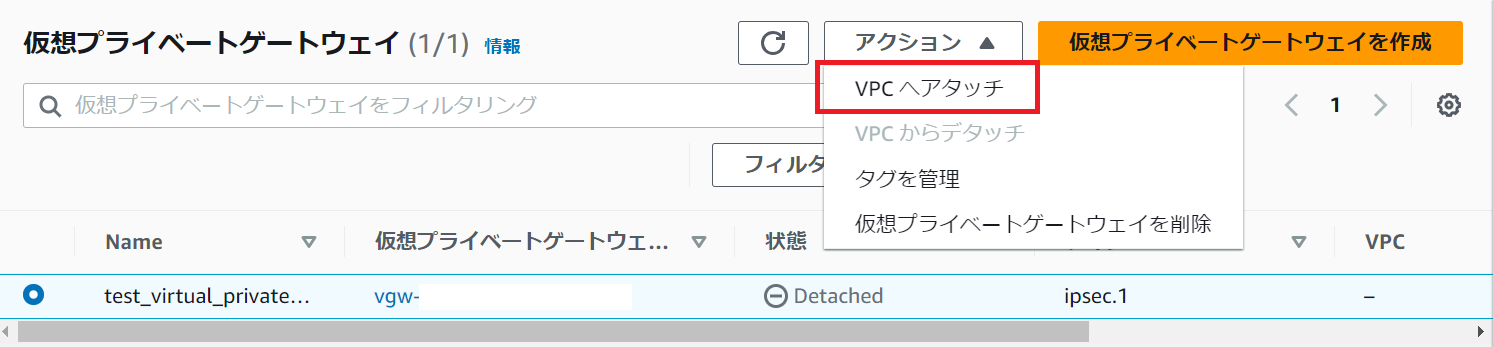

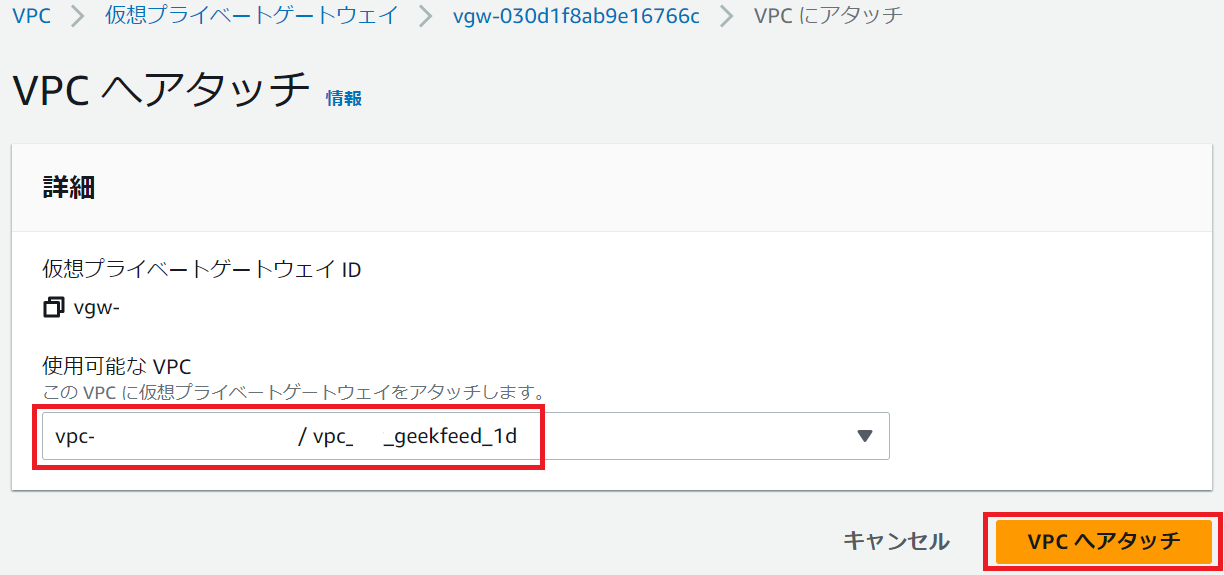

３．前の手順で作成したVGWを選択し、「アクション」→「VPCへアタッチ」をクリックします。



４．対象のVPCを選択し、「VPCへアタッチ」をクリックします。

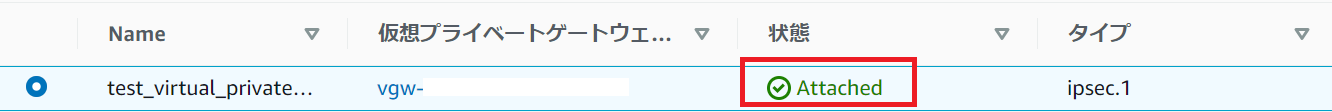

５．状態が「Attached」になっていればアタッチ成功です。

５．VGWとDXGWの関連付け

次に、作成したVGWとDXGWを関連付けます。

１．「Direct Connect」と検索し、Direct Connectのコンソール画面に移動します。

２．左メニューから「Direct Connectゲートウェイ」をクリックします。

３．上記で作成したDirect ConnectゲートウェイのIDをクリックします。

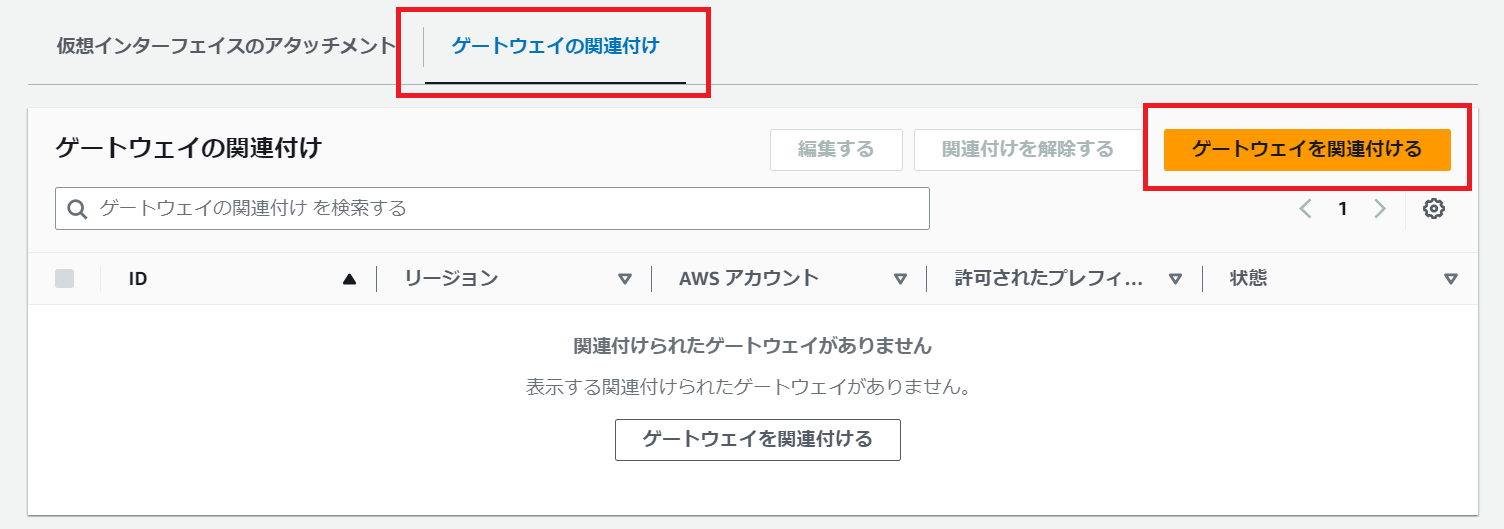

４．「ゲートウェイの関連付け」タブから「ゲートウェイを関連付ける」をクリックします。

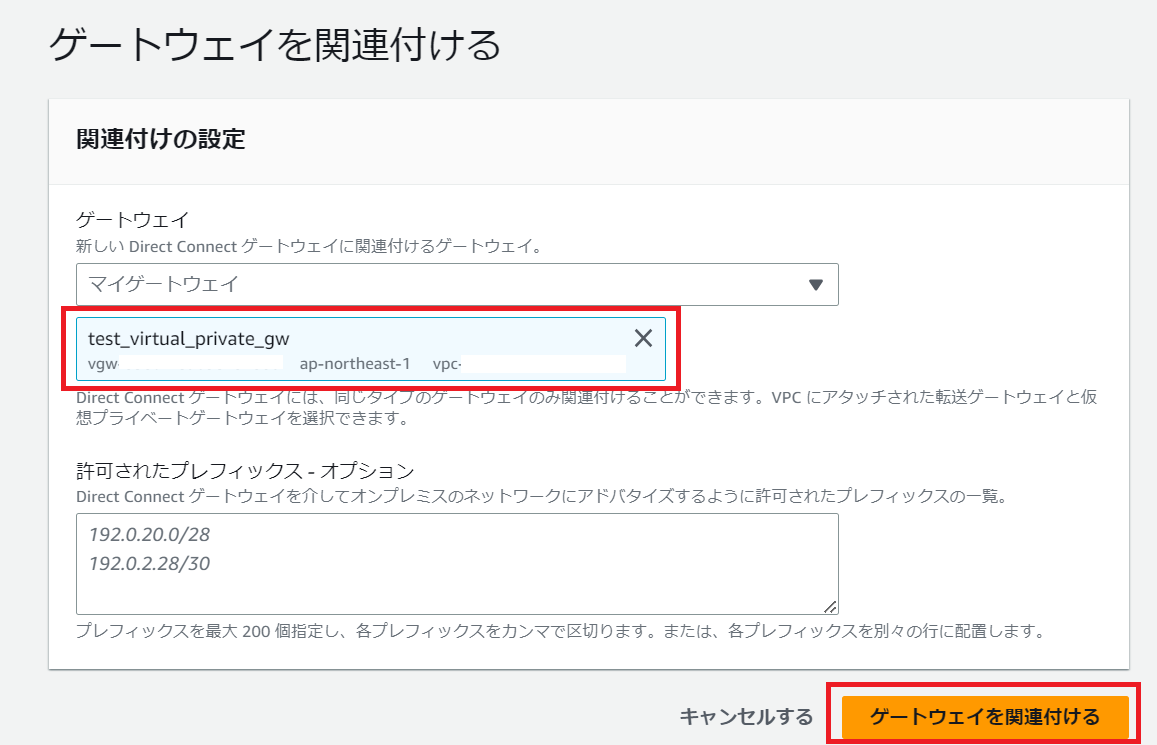

５．ゲートウェイに前の手順で作成したVGWを選択し、「ゲートウェイを関連付ける」をクリックします。



６．少し待ってVGWの状態がassociatingからassociatedになればアタッチ完了です！体感では10分程度で状態がassociatedに変わります。

７．仮想プライベートゲートウェイの「Direct Connectゲートウェイの関連付け」タブ側からも確認することができます。

６．ルートテーブルの設定

次に、VPCのルートテーブルを編集します。

１．AWSコンソールで「VPC」と検索し、VPCのコンソール画面に移動します。

２．左メニューから「ルートテーブル」をクリックします。

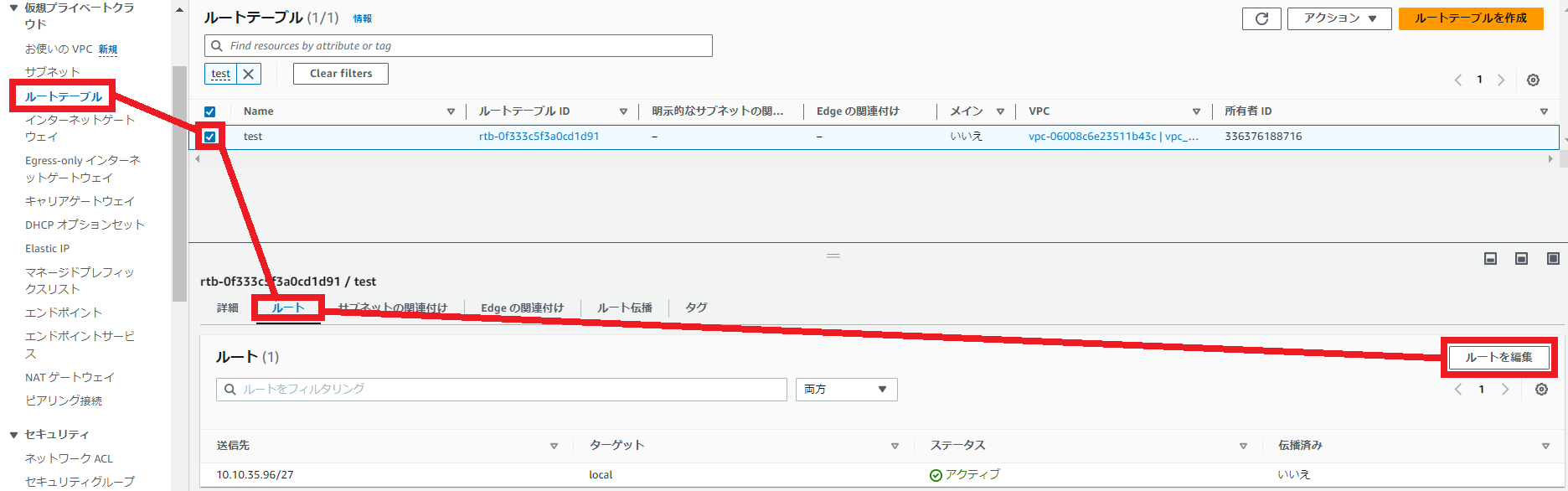

３．前の手順で仮想プライベートゲートウェイに関連付けたVPCのルートテーブルにチェックをいれます。

４．「ルートの編集」をクリックします。



５．「ルート」タブ→「編集」をクリックし、以下の設定を追加します。

ターゲット 送信先
オンプレミス側のIP 前の手順で作成したVGWを選択



７．セキュリティグループの設定

次に、EC2のセキュリティグループを設定します。

１．AWSコンソールで「EC2」と検索し、EC2のコンソール画面に移動します。

２．左メニューから「セキュリティグループ」をクリックします。

３．対象のインスタンスに紐づくセキュリティグループを選択し、「インバウンドルール」タブをクリックします。

４．「インバウンドルールの編集」をクリックし、ソースにオンプレミス側のIPを指定し、追加します。





ここまでできたら設定完了です！

pingなどで問題なく疎通できているか確認をしましょう。

さいごに

お疲れ様でした。以上、AWS Direct Connectを使ってEC2に接続する方法でした。

Direct Connectは名前だけ聞いたことはありましたが、実際に触って設定することができてよい経験となりました！

ここまでお読みいただきありがとうございました。
